Tecnologia GWT
O ultrassom por ondas guiadas (GUL) é usado para inspecionar rapidamente dutos, sistemas de tubulação e outros ativos com remoção mínima de isolamento. O GUL localiza rapidamente trincas e danos por corrosão para determinar e caracterizar o comprimento e a profundidade. É frequentemente usado em dutos que não podem ser inspecionados com pigs e em tubulações apoiadas em suportes, tornando-as suscetíveis à corrosão por ponto de contato (TPC).
As inspeções GWT são personalizáveis para atender às necessidades específicas de cada ativo. Os transdutores são projetados e posicionados de forma a transmitir os modos de onda apropriados para a estrutura. É fundamental garantir que o modo de onda ultrassônica correto esteja sendo utilizado para a aplicação de escaneamento específica.

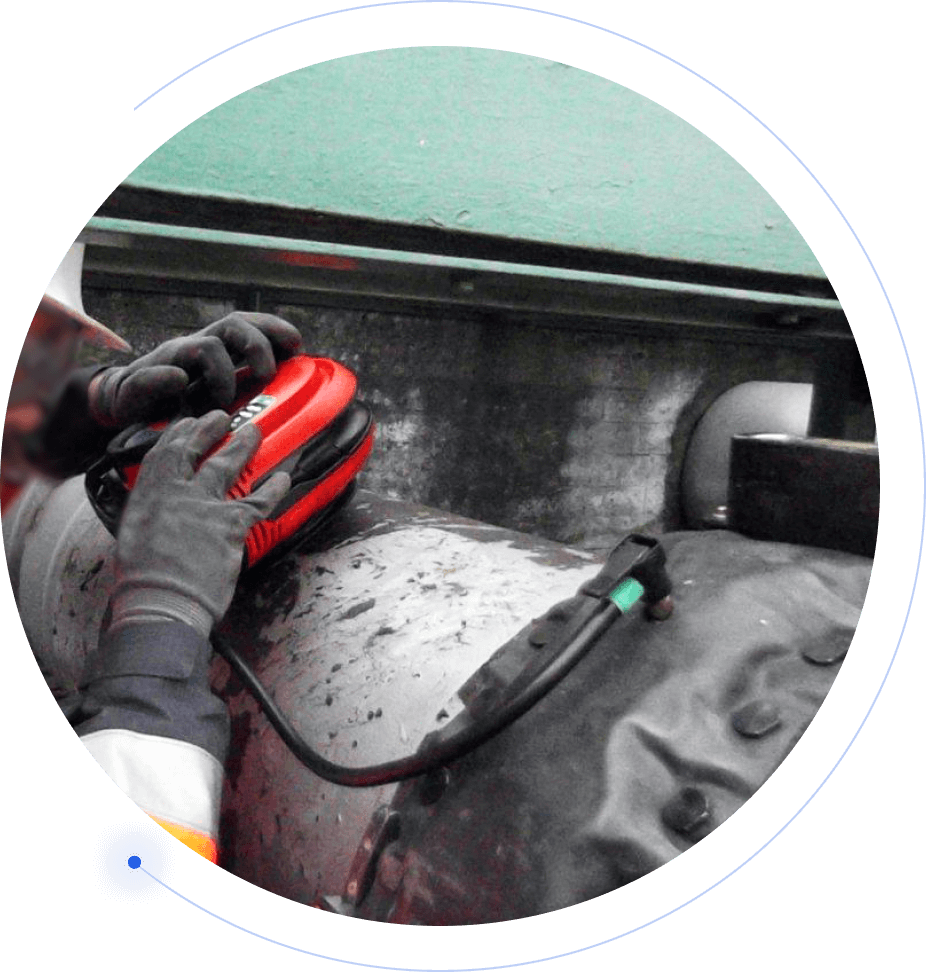

A tecnologia utiliza ondas de torção e longitudinais para inspecionar grandes seções de tubulação a partir de um único local. As inspeções começam com um colar ao redor da seção do tubo. Varreduras individuais, chamadas de "disparos", são realizadas, refletindo soldas circunferenciais, corrosão e trincas a partir de pontos de referência fixos.
O MISTRAS utiliza software para analisar essas reflexões e gerar informações sobre a probabilidade, o tamanho aproximado e a localização das falhas. Os relatórios podem ser abrangentes ou concisos, dependendo da preferência do cliente. Documentos complementares, como imagens de varredura B quantitativa de curto alcance (QSR), fotografias, capturas de tela de difração por tempo de voo (TOFD) e varreduras de inspeção de grandes estruturas (LSI) , podem ser importados para o relatório.
Nossos serviços de digitalização LSI incluem:
- Detecção de corrosão/erosão
- Mapeamento da espessura da parede
